Zbrojenie krzyżowe stropu jak wykonać prawidłowo krok po kroku

<liPrawidłowy montaż wymaga zgodności z normami PN-EN 1992 oraz właściwego rozmieszczenia prętów i ich połączeń.

W stropach żelbetowych zbrojenie krzyżowe stanowi podstawę trwałej i wytrzymałej konstrukcji. Od jego jakości i prawidłowego wykonania zależy nośność stropu, a także bezpieczeństwo całego obiektu. W tym poradniku krok po kroku dowiesz się, jak wykonać zbrojenie krzyżowe stropu zgodnie z aktualnymi normami i praktyką budowlaną, unikając typowych błędów montażowych.

Czym jest zbrojenie krzyżowe stropu?
Zbrojenie krzyżowe stropu to system prętów zbrojeniowych ułożonych w dwóch prostopadłych warstwach, które wspólnie przejmują obciążenia działające na strop.

Jakie materiały są używane do zbrojenia krzyżowego?
Stosuje się stalowe pręty zbrojeniowe o odpowiedniej średnicy, zabezpieczone przed korozją, najczęściej klasy A-II lub A-III.

Jakie normy regulują wykonanie zbrojenia krzyżowego stropów?
Główną normą jest PN-EN 1992 (Eurokod 2) wraz z krajowymi załącznikami, określająca wymagania projektowe i wykonawcze.

Jakie są najczęstsze błędy przy montażu zbrojenia?
Niewłaściwe rozmieszczenie prętów, brak odpowiedniej otuliny betonowej, słabe wiązanie prętów i niezgodność z projektem.

Jak wpływa zbrojenie krzyżowe na trwałość stropu?
Poprawne zbrojenie krzyżowe zwiększa nośność i odporność na pęknięcia, zapewniając długowieczność stropu.

Czy można porównać zbrojenie krzyżowe z innymi typami zbrojenia?
Tak, zbrojenie krzyżowe zapewnia lepszą sztywność i rozkład naprężeń niż jednokierunkowe zbrojenie, ale jest bardziej skomplikowane w wykonaniu.

Jakie są praktyczne wskazówki przy montażu zbrojenia krzyżowego?
Dokładne przestrzeganie schematów, kontrola wymiarów i jakości wiązań, oraz zabezpieczenie stali przed korozją.

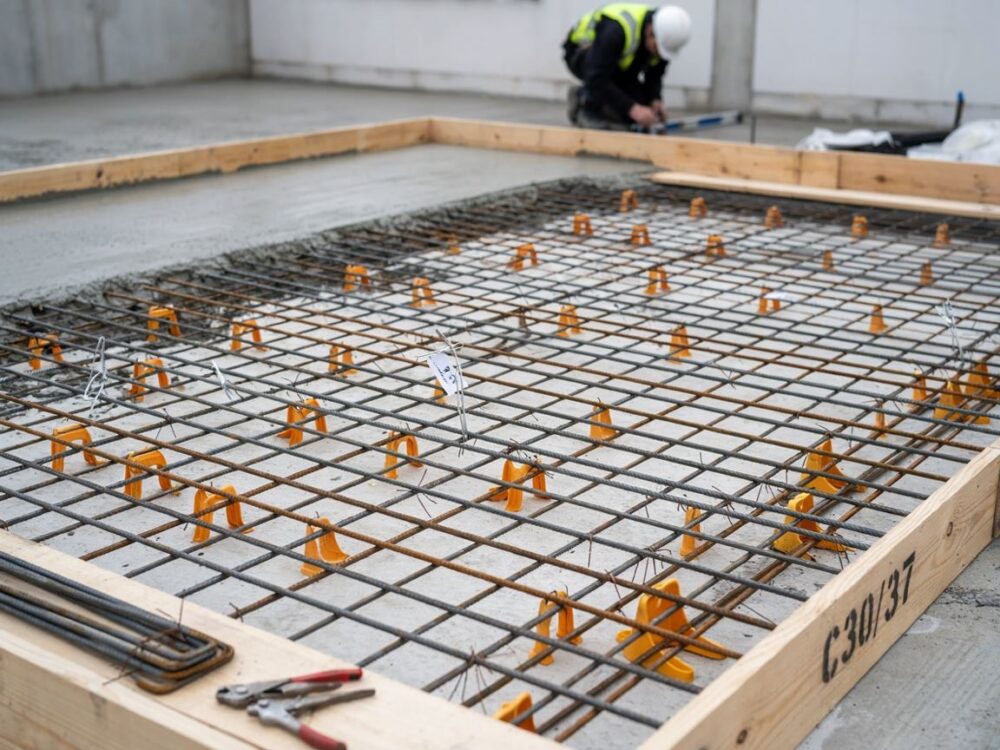

Zbrojenie krzyżowe stropu definicja i zastosowanie

Zbrojenie krzyżowe stropu to układ zbrojenia w płytach żelbetowych, w którym pręty rozłożone są w dwóch prostopadłych kierunkach, tworząc na planie kratę. Dzięki temu systemowi pręty mogą efektywnie przenosić obciążenia z całej powierzchni stropu, rozkładając je równomiernie na podpory i elementy nośne konstrukcji.

Z mojego doświadczenia wynika, że stosowanie zbrojenia krzyżowego jest szczególnie korzystne w przypadku stropów o większych rozpiętościach i obciążeniach zmiennych, np. w budynkach użyteczności publicznej czy halach przemysłowych. Układ krzyżowy pozwala także na większą sztywność elementu, co przekłada się na mniejsze ugięcia pod wpływem obciążeń.

Ponadto zbrojenie tego typu jest powszechnie stosowane w płytach żelbetowych (monolitycznych lub prefabrykowanych), a także w stropach typu filigran, które wymagają dokładnego i trwałego rozłożenia sił rozciągających i ściskających.

Rodzaje zbrojenia stropów i ich charakterystyka

W stropach żelbetowych można wyróżnić kilka podstawowych typów zbrojenia:

• Zbrojenie jednokierunkowe – pręty ułożone tylko w jednym kierunku, przenoszące głównie siły rozciągające wzdłuż tej osi. Stosowane w stropach o prostych belkach lub o niewielkich rozpiętościach.
• Zbrojenie krzyżowe (dwukierunkowe) – pręty ułożone w dwóch prostopadłych kierunkach, co pozwala na przenoszenie obciążeń w obu osiach i zwiększa sztywność stropu.
• Zbrojenie siatkowe – cienkie pręty ułożone w gęstą siatkę, często stosowane w płytach prefabrykowanych lub wzmocnieniach powierzchniowych.
• Zbrojenie dodatkowe – pręty uzupełniające, np. krawędziowe lub narożne, wzmacniające miejsca o zwiększonych momentach lub naprężeniach.

Zbrojenie krzyżowe stropu jest z reguły bardziej skomplikowane w montażu niż jednokierunkowe, ponieważ wymaga wiązania i stabilizacji prętów w dwóch warstwach. Daje jednak znacznie lepsze efekty mechaniczne.

Materiały wykorzystywane do zbrojenia krzyżowego

Podstawowym materiałem do zbrojenia krzyżowego są pręty stalowe o różnych średnicach, najczęściej wykonane ze stali klasy A-II lub A-III. Ich wybór zależy od projektu konstrukcji i przewidywanych obciążeń.

Stal zbrojeniowa musi mieć odpowiednie właściwości mechaniczne: wysoką wytrzymałość na rozciąganie, plastyczność oraz odporność na korozję. W praktyce stosuje się stal o certyfikowanym pochodzeniu i zgodną z normami PN-EN.

Dodatkowo, bardzo ważne jest zapewnienie odpowiedniej ochrony antykorozyjnej stali. Można ją uzyskać poprzez:

• Zapewnienie właściwej otuliny betonowej – minimalnej grubości warstwy betonu otaczającej pręty (zwykle 20–30 mm).
• Stosowanie stali ocynkowanej lub powlekanej antykorozyjnie w szczególnie trudnych warunkach.
• Użycie dodatków do betonu zwiększających szczelność i odporność na agresywne środowisko.

Z mojego doświadczenia wynika, że nawet najlepszy projekt nie uchroni konstrukcji przed korozją, jeśli nie zadba się o odpowiednią otulinę i jakość betonu.

Zasady projektowania zbrojenia krzyżowego stropu

Projektowanie zbrojenia krzyżowego wymaga uwzględnienia kilku kluczowych aspektów:

• Obciążenia działające na strop – należy uwzględnić ciężar własny, użytkowy, dynamiczny oraz ewentualne obciążenia skupione.
• Rozstaw i średnica prętów – parametry te muszą być dobrane tak, aby zapewnić odpowiednią nośność i sztywność konstrukcji.
• Rozmieszczenie warstw zbrojenia – zwykle dolna warstwa prętów przejmuje siły rozciągające, górna warstwa działa jako zbrojenie przeciwskurczowe lub na momenty ujemne.
• Otulina betonowa – musi zapewnić odpowiednią ochronę stali przed korozją i spełniać wymagania normowe.
• Połączenia i wiązania prętów – muszą być mocne i stabilne, aby zbrojenie zachowało swoje właściwości podczas betonowania i eksploatacji.

Projektanci korzystają z norm PN-EN 1992 i krajowych wytycznych, które wskazują także minimalne i maksymalne wartości rozstawów prętów, dopuszczalne klasy stali i inne parametry.

Krok po kroku – wykonanie zbrojenia krzyżowego

Przygotowanie materiałów i narzędzi

Na początek przygotuj wszystkie niezbędne materiały:

• Pręty stalowe o wymaganej średnicy i klasie.
• Drut wiązałkowy do łączenia prętów (najczęściej o średnicy 1,2 mm).
• Podkładki dystansowe do zachowania otuliny betonowej.
• Narzędzia: szczypce do wiązania, nożyce do cięcia prętów, miarka, poziomica.

Z mojego doświadczenia wynika, że skrupulatne przygotowanie i organizacja miejsca pracy znacznie ułatwiają montaż i redukują ryzyko błędów.

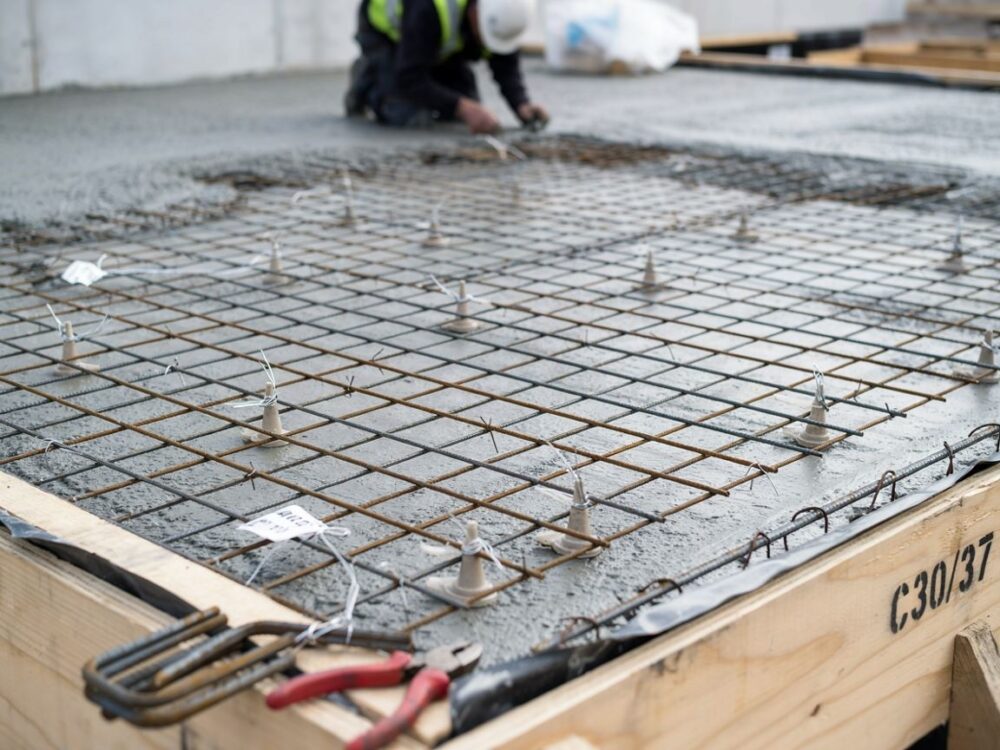

Rozmieszczenie prętów w zbrojeniu krzyżowym

Rozmieszczenie prętów musi być zgodne z projektem. Zwykle przyjmuje się:

• Dolna warstwa prętów ułożona wzdłuż kierunku największych momentów rozciągających.
• Górna warstwa prętów ułożona prostopadle do dolnej, często o mniejszej średnicy lub intensywności zbrojenia.
• Rozstaw prętów ustalony zgodnie z obliczeniami projektowymi, zwykle od 10 do 20 cm.
• Stosowanie dystansów pod prętami i między warstwami, aby zachować wymaganą otulinę betonową.

Ważne jest, aby pręty nie stykały się ze sobą bezpośrednio. Każde skrzyżowanie powinno być spięte drutem wiązałkowym, co zapewnia stabilność podczas betonowania.

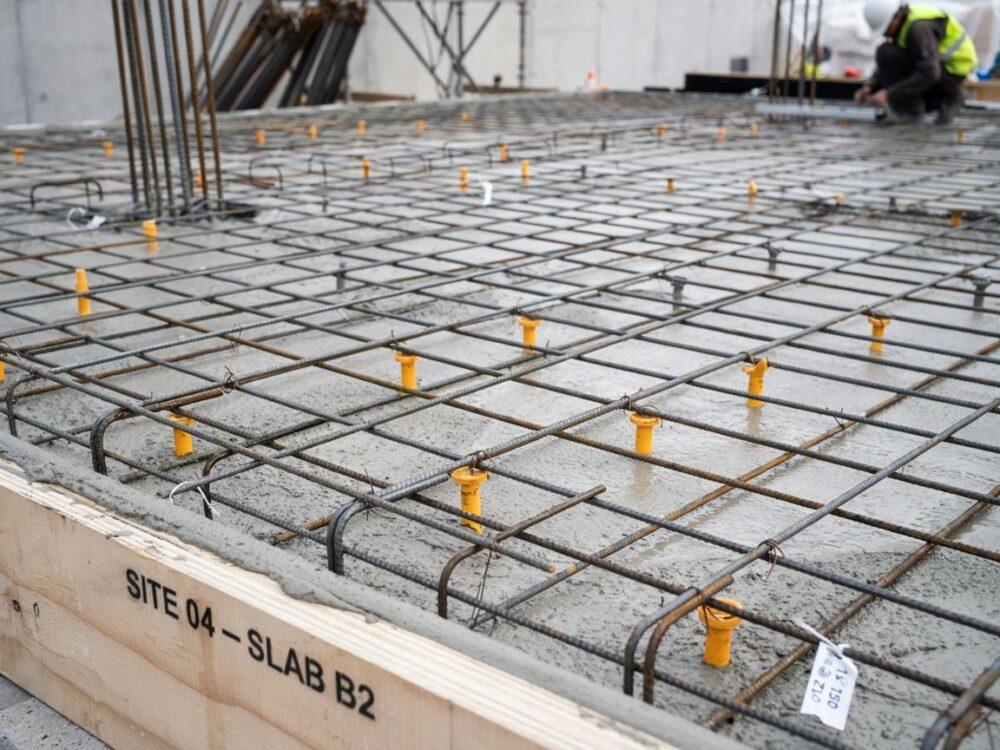

Połączenia i wiązanie prętów

Połączenia prętów wykonuje się przez ich wiązanie drutem. Zalecenia praktyczne to:

• Wiązać drut mocno, ale nie uszkadzając prętów.
• Używać minimum dwóch wiązań na każde skrzyżowanie.
• Zapewnić, by wiązania nie przeszkadzały w układaniu betonu.
• Kontrolować, by pręty nie przesuwały się podczas betonowania.

Z mojego doświadczenia wynika, że niedostateczne wiązanie prowadzi do rozjechania się zbrojenia, co może skutkować miejscowymi osłabieniami i pęknięciami stropu.

Najczęstsze błędy i jak ich unikać przy zbrojeniu krzyżowym

Poniżej omówiono typowe błędy wraz ze wskazówkami, jak im zapobiec:

• Niewłaściwa otulina betonowa: brak podkładek dystansowych lub ich niewłaściwe rozmieszczenie — zawsze stosuj dystanse i sprawdzaj ich położenie.
• Nieprawidłowe wiązanie prętów: słabe lub brak wiązań powodują przesuwanie się prętów — stosuj solidne wiązania na każdym skrzyżowaniu.
• Zbyt duży rozstaw prętów: skutkuje niedostateczną wytrzymałością stropu — dokładnie przestrzegaj rozstawów z projektu.
• Brak kontroli jakości stali: stosowanie stal niskiej jakości lub uszkodzonych prętów — zawsze sprawdzaj certyfikaty i stan materiałów.
• Nieprawidłowe ułożenie warstw: np. pomieszanie warstw dolnej i górnej — montuj zbrojenie zgodnie z dokumentacją techniczną.
• Brak zabezpieczeń antykorozyjnych: nieodpowiednia otulina lub brak ochrony stali — zadbaj o spełnienie warunków normowych i stosuj środki ochronne.

W praktyce warto przeprowadzać kontrole zbrojenia przed betonowaniem, co znacznie zmniejsza ryzyko wystąpienia usterek.

Wpływ zbrojenia krzyżowego na nośność i trwałość stropu

Zbrojenie krzyżowe zwiększa nośność stropu przez:

• Równomierne rozłożenie naprężeń w dwóch kierunkach.
• Zmniejszenie ugięć oraz ryzyka powstawania rys i pęknięć.
• Poprawę odporności na działanie obciążeń dynamicznych i punktowych.
• Zwiększenie trwałości konstrukcji poprzez właściwe zabezpieczenie stali i betonowej otuliny.

Długoterminowo dobrze wykonane zbrojenie krzyżowe minimalizuje ryzyko degradacji stropu, co przekłada się na bezpieczeństwo użytkowania budynku.

Normy i przepisy dotyczące zbrojenia stropów

W Polsce kluczowe normy to:

• PN-EN 1992-1-1 „Projektowanie konstrukcji z betonu. Część 1-1: Reguły ogólne i reguły dla budynków” (Eurokod 2).
• PN-B-03264 „Stal zbrojeniowa do betonu – wymagania i badania”.
• Warunki techniczne wykonania i odbioru robót budowlano-montażowych dotyczące robót żelbetowych.

Normy te określają wymagania dotyczące klasy stali, otuliny, minimalnej ilości zbrojenia, rozmieszczenia prętów oraz metodyki kontroli jakości.

Z mojego doświadczenia wynika, że przestrzeganie norm jest podstawą trwałości konstrukcji i unika wielu problemów formalno-technicznych podczas odbiorów budynków.

Ochrona antykorozyjna stali zbrojeniowej

Ochrona stali przed korozją jest kluczowa dla trwałości zbrojonego stropu. Podstawowe metody to:

• Zachowanie odpowiedniej grubości otuliny betonowej (minimum 20 mm przy stropach wewnętrznych, więcej w warunkach agresywnych).
• Wykorzystanie betonu o niskiej przepuszczalności i wysokiej klasie wytrzymałości.
• Stosowanie stali ocynkowanej lub powlekanej, szczególnie w środowiskach wilgotnych i agresywnych chemicznie.
• Dodatkowe zabezpieczenia, takie jak inhibitory korozji lub powłoki ochronne.

Praktyczna rada: regularnie kontroluj stan zbrojenia podczas przeglądów budowlanych, aby w porę wykryć i przeciwdziałać korozji.

Przykłady schematów i rysunków zbrojenia krzyżowego

Schemat zbrojenia krzyżowego obejmuje dwie warstwy prętów:

• Warstwa dolna – pręty ułożone wzdłuż dłuższego wymiaru stropu, najczęściej o większej średnicy.
• Warstwa górna – pręty ułożone prostopadle do dolnej warstwy, często o mniejszej średnicy.
• Pręty dodatkowe – wzmacniające miejsca szczególnie narażone na naprężenia.
• Podkładki dystansowe – zapewniające właściwe położenie prętów względem powierzchni betonu.
• Więzy drutowe – wiązania na każdym skrzyżowaniu.

Poniżej uproszczony schemat rozmieszczenia prętów w stropie:

W praktyce warto korzystać z rysunków technicznych projektanta lub producenta systemu zbrojeniowego, które dokładnie określają ilości, średnice i układ prętów.

Często zadawane pytania dotyczące zbrojenia krzyżowego stropu

• Jakie są minimalne wymagania dotyczące otuliny betonowej?
  Standardowo minimum 2 cm dla stropów wewnętrznych, 3 cm lub więcej w warunkach narażenia na korozję, zgodnie z PN-EN 1992.
• Czy można stosować inne materiały niż stal do zbrojenia krzyżowego?
  Teoretycznie tak, np. włókna szklane czy kompozyty, ale w praktyce stal jest dominująca ze względu na wytrzymałość i trwałość.
• Jak uniknąć przesuwania się prętów podczas betonowania?
  Poprzez solidne wiązanie drutem i stosowanie dystansów oraz rusztów podporowych.
• Co robić w przypadku konieczności łączenia prętów dłuższych niż dostępna długość?
  Stosuje się zakłady lub łączniki mechaniczne zgodnie z wytycznymi projektowymi i normami.
• Jak często należy wykonywać kontrole jakości zbrojenia?
  Przed betonowaniem każdorazowo, a także podczas odbiorów budowlanych.

Wykonanie zbrojenia krzyżowego stropu wymaga precyzji, znajomości materiałów oraz przestrzegania norm. Dzięki temu strop będzie trwały i bezpieczny na lata. Z mojego doświadczenia wynika, że najważniejsza jest systematyczna kontrola i solidne przygotowanie materiałów.
