Zbrojenie stropu schemat krok po kroku Poradnik dla wykonawców i projektantów

• Co to jest zbrojenie stropu i jaka jest jego rola w konstrukcji żelbetowej.
• Rodzaje stropów i schematy ich zbrojenia – gęstożebrowy, filigran, monolityczny.
• Jak prawidłowo rozmieścić pręty zbrojeniowe: zbrojenie górne, dolne oraz zastosowanie strzemion.
• Materiały wykorzystywane do zbrojenia i nowoczesne rozwiązania techniczne.
• Praktyczny montaż zbrojenia na budowie – krok po kroku z przykładami i kontrolą jakości.
• Typowe błędy podczas wykonywania zbrojenia i metody ich unikania.
• Spełnianie wymagań normowych i znaczenie dokumentacji projektowej.

Zbrojenie stropu to kluczowy element konstrukcji żelbetowych, który decyduje o ich nośności, bezpieczeństwie i trwałości. Odpowiednio zaprojektowane i zamontowane zbrojenie gwarantuje, że strop wytrzyma obciążenia użytkowe i warunki eksploatacji przez długie lata. W tym artykule przedstawimy Ci kompletny schemat zbrojenia stropu – od podstaw teoretycznych, przez wybór materiałów, aż po praktyczne wskazówki montażowe i unikanie najczęstszych błędów.

Jak wygląda schemat zbrojenia stropu żelbetowego?
Schemat zbrojenia to sposób rozmieszczenia prętów stalowych w betonie, uwzględniający ich rodzaj, średnicę, ułożenie i mocowanie.
Które rodzaje stropów żelbetowych wymagają zbrojenia górnego i dolnego?
Zbrojenie dolne stosuje się pod obciążeniem rozciągającym beton, a górne – w miejscach gdzie beton jest ściskany lub podwieszany (np. podciągi).
Jakie są najważniejsze normy dotyczące zbrojenia stropów?
Podstawą są normy PN-EN 1992-1-1 (Eurokod 2) oraz krajowe przepisy techniczne, które określają minimalne i maksymalne wartości zbrojenia.
Jakie materiały stosuje się do zbrojenia stropów?
Najczęściej używane są pręty stalowe o różnych średnicach oraz siatki zbrojeniowe. Coraz częściej pojawiają się też włókna kompozytowe.
Jak wykonać zbrojenie stropu krok po kroku?
Proces obejmuje przygotowanie podłoża, cięcie i gięcie prętów, ich układanie według schematu, mocowanie strzemion i kontrolę jakości.
Jakie błędy są najczęściej popełniane podczas zbrojenia stropu?
Nieprawidłowe rozmieszczenie prętów, niedostateczne zakotwienie, niewłaściwe spawy lub brak zabezpieczeń antykorozyjnych.
Czy istnieją różnice w zbrojeniu stropów prefabrykowanych i monolitycznych?
Tak, prefabrykaty mają zbrojenie fabryczne, a na budowie montuje się je zgodnie z instrukcją producenta; zbrojenie monolityczne wykonuje się na miejscu z prętów stalowych.

Zrozumienie zbrojenia stropu żelbetowego

Rola zbrojenia w konstrukcji stropu

Zbrojenie stropu pełni funkcję wzmocnienia betonu, który samodzielnie jest materiałem o dużej wytrzymałości na ściskanie, ale słabej na rozciąganie i zginanie. Pręty stalowe w stropie żelbetowym przenoszą siły rozciągające i ścinające, zabezpieczając konstrukcję przed pękaniem i deformacjami.

Z mojego doświadczenia wynika, że prawidłowo zaprojektowane i wykonane zbrojenie to podstawa bezpiecznej eksploatacji obiektu. Bez niego nawet dobrze wykonany beton nie spełni wymagań nośności. Przy tym ważne jest, aby zbrojenie było ułożone zgodnie z projektem i normami, a także zabezpieczone przed korozją i przesunięciem podczas betonowania.

Rodzaje stropów wymagające różnego zbrojenia

W zależności od rodzaju stropu zmienia się schemat zbrojenia. Najczęściej spotykasz się z następującymi typami:

• Strop gęstożebrowy – składa się z wielu podłużnych żeber betonowych wyróżniających się prętami nośnymi; wymaga precyzyjnego rozmieszczenia prętów górnych i dolnych oraz strzemion.
• Strop filigran – prefabrykowane płyty z siatką zbrojeniową, które na budowie są uzupełniane o dodatkowe zbrojenie monolityczne, zwłaszcza górne i miejscowe wzmocnienia.
• Strop monolityczny – wykonywany na budowie, zbrojenie układa się na miejscu w dwóch warstwach – dolnej i górnej, zabezpieczone strzemionami poprzecznymi.

Każdy z tych stropów ma inne wymagania dotyczące schematu zbrojenia, co wynika z różnic w rozkładzie obciążeń i sposobie wykonania.

Schematy zbrojenia stropu – podstawowe zasady

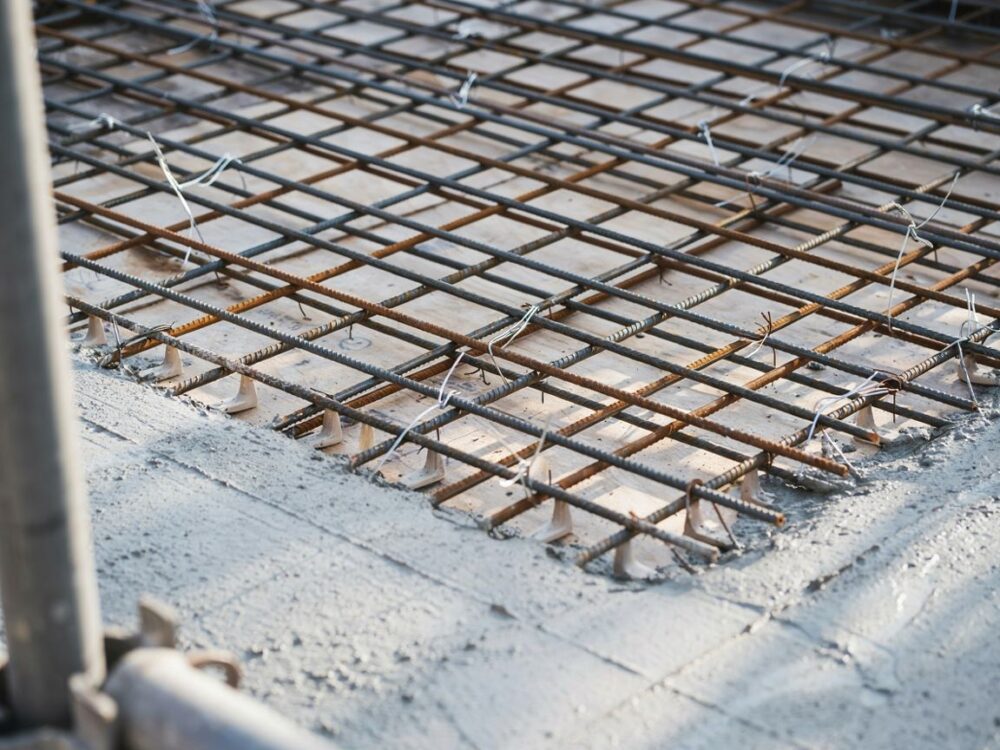

Rozmieszczenie prętów nośnych w stropie

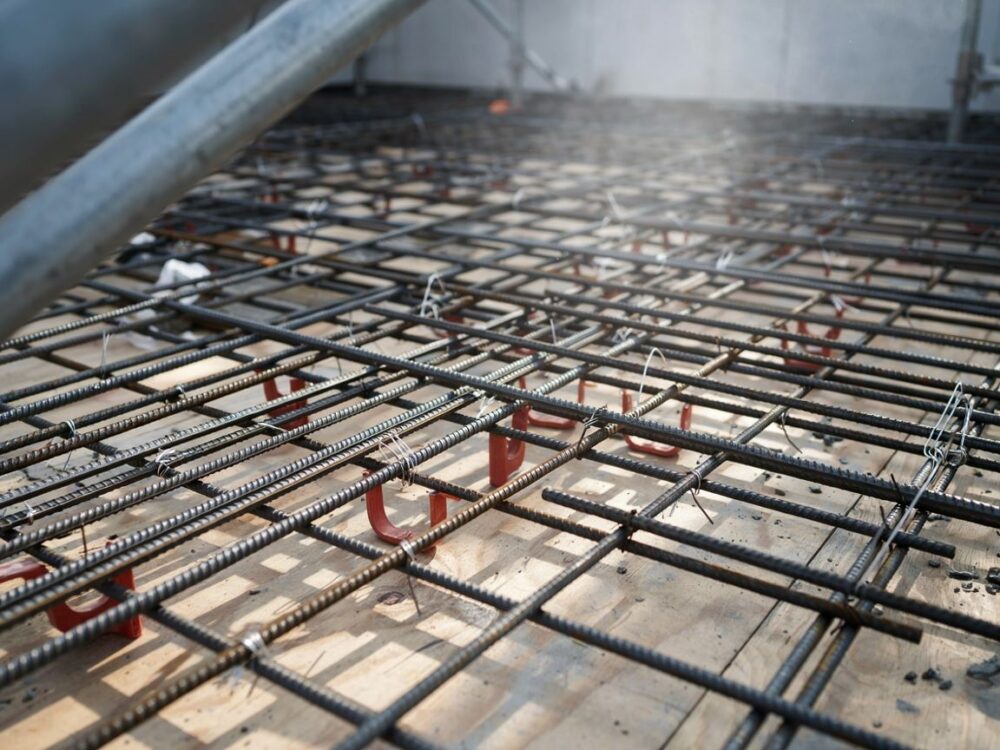

Pręty nośne to główne elementy zbrojenia odpowiedzialne za przenoszenie sił rozciągających. W stropach żelbetowych układa się je zwykle w dwóch warstwach: dolnej (w strefie rozciąganej) i górnej (w strefie ściskanej lub tam, gdzie występują momenty ujemne).

Pręty powinny być rozmieszczone równomiernie, zgodnie z projektem, a ich rozstaw nie może przekraczać wartości określonych w normach (np. maksymalnie 20–25 cm w zależności od średnicy prętów i obciążeń). Ważne jest utrzymanie właściwej osłony betonowej, minimalnej odległości prętów od powierzchni betonu (zwykle od 2 do 4 cm), aby zabezpieczyć je przed korozją.

Zbrojenie górne i dolne – jak to zrobić prawidłowo

Z mojego doświadczenia wynika, że montaż zbrojenia dolnego jest szczególnie istotny, ponieważ to on przenosi podstawowe siły rozciągające. Pręty dolne układa się na podpórkach dystansowych, które zapewniają wymaganą osłonę betonową. Zbrojenie górne natomiast montuje się w miejscach, gdzie strop jest narażony na momenty zginające o przeciwnym zwrocie, np. nad podporami.

Prawidłowe wykonanie obejmuje również zakotwienie prętów na odpowiednią długość i ich łączenie (np. przy pomocy gięcia lub spawania), które musi być zgodne z projektem i normami. Usztywnienie prętów zapobiega przesuwaniu się podczas betonowania.

Znaczenie strzemion i ich prawidłowe rozmieszczenie

Strzemiona to pręty o mniejszej średnicy, które pełnią rolę zbrojenia poprzecznego. Ich zadaniem jest utrzymanie głównych prętów nośnych w odpowiedniej pozycji i przeniesienie sił ścinających.

Powinny być rozmieszczone zgodnie ze schematem co około 10–15 cm, szczególnie w strefach o największych siłach tnących – czyli w pobliżu podpór. Nieprawidłowe mocowanie strzemion może prowadzić do lokalnych uszkodzeń stropu i spadku jego nośności.

Materiały stosowane do zbrojenia stropów

Rodzaje prętów zbrojeniowych i ich właściwości

Do zbrojenia stropów stosuje się przede wszystkim pręty stalowe o różnych klasach wytrzymałości, np. A-IIIN (B500SP) – pręty żebrowane o wysokiej odporności na rozciąganie. Wybór średnicy i klasy prętów zależy od obliczeń nośności i wymagań projektowych.

Pręty żebrowane zapewniają dobrą przyczepność z betonem, co jest kluczowe dla bezpieczeństwa konstrukcji. Do elementów wymagających większej odporności na korozję stosuje się pręty powlekane lub ze stali nierdzewnej, choć są to rozwiązania droższe.

Alternatywne rozwiązania materiałowe

Nowoczesne technologie oferują również włókna kompozytowe z włókien szklanych lub aramidowych, które zastępują tradycyjne pręty stalowe w niektórych zastosowaniach. Są odporne na korozję i lekkie, jednak wymagają specjalistycznej wiedzy projektowej.

Siatki zbrojeniowe prefabrykowane ułatwiają montaż i równomierne rozłożenie zbrojenia – są powszechnie stosowane w stropach filigranowych.

Montaż zbrojenia stropu krok po kroku

Przygotowanie miejsca zbrojenia na budowie

Na początek należy oczyścić i wyrównać powierzchnię pod strop, usunąć wszelkie zanieczyszczenia i przygotować podpory oraz deskowanie. Następnie ustaw podpory dystansowe (tzw. kołki lub podkładki), które zapewnią właściwą osłonę betonową dla prętów dolnych.

Z mojego doświadczenia wynika, że staranne przygotowanie stanowiska oraz sprawdzenie wymiarów przed montażem zbrojenia minimalizuje ryzyko błędów później.

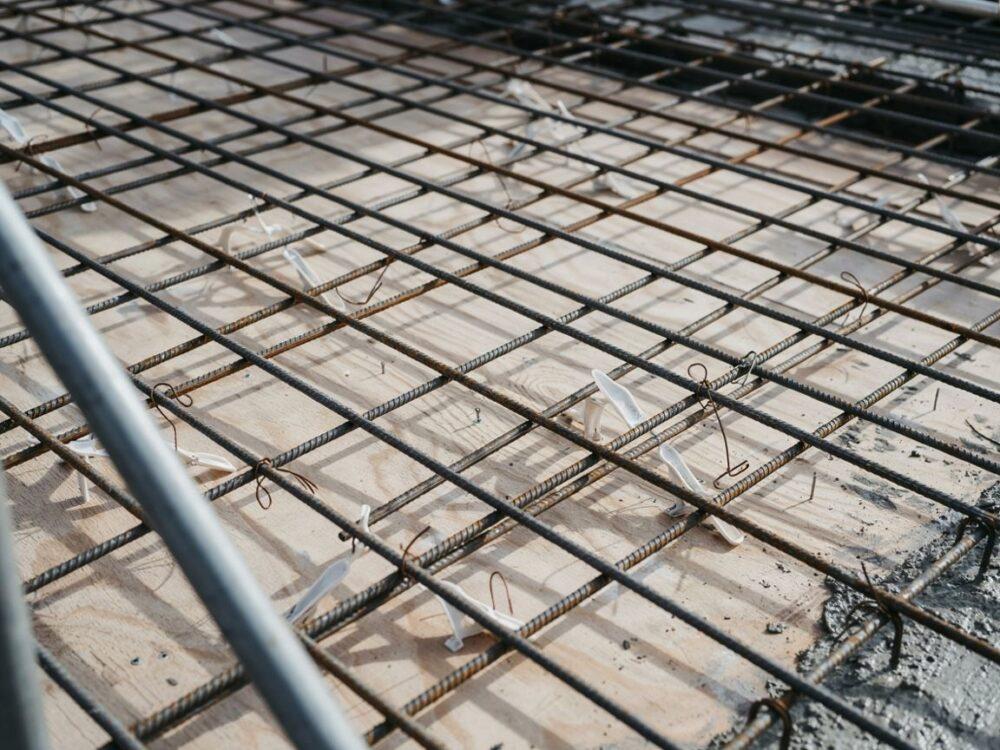

Montaż i mocowanie prętów według schematu

1. Rozpocznij od ułożenia prętów dolnych na dystansach, dbając o ich równoległość i rozstaw zgodny z projektem.
2. Zabezpiecz pręty za pomocą opasek drucianych lub specjalnych klipsów, aby nie przesuwały się podczas betonowania.
3. Zamontuj strzemiona i mocuj je wokół prętów głównych, zachowując odpowiedni rozstaw.
4. Ułóż zbrojenie górne, pamiętając o zachowaniu właściwej osłony betonowej i zakotwieniu prętów.
5. Sprawdź cały układ pod kątem zgodności z rysunkiem technicznym i stabilności konstrukcji.

Kontrola jakości i typowe błędy do uniknięcia

Najczęstsze błędy, które zauważyłem to:

• Nieprawidłowe rozmieszczenie prętów – zbyt duże lub nierówne odstępy.
• Brak prawidłowego zakotwienia i połączeń prętów.
• Nieodpowiednia osłona betonowa – pręty zbyt blisko krawędzi, powodujące korozję.
• Nieprawidłowe mocowanie strzemion, co może prowadzić do ich przesuwania podczas betonowania.
• Brak kontroli i weryfikacji zgodności z projektem.

Aby uniknąć tych problemów, warto stosować checklisty kontrolne, wykonywać pomiary na budowie i konsultować się z projektantem lub inspektorem nadzoru.

Najczęstsze błędy przy zbrojeniu stropu i jak ich unikać

Błędy w zbrojeniu mogą znacząco obniżyć nośność stropu i skrócić jego trwałość. Poniżej kilka praktycznych rad:

• Nieodpowiednie rozmieszczenie prętów: zawsze trzymaj się wytycznych projektu i norm, nie skracaj zakładek ani nie zmieniaj rozstawów bez zgody projektanta.
• Brak zakotwienia: pręty muszą być odpowiednio wygięte i zakotwione, aby przenosiły siły bez ryzyka wysunięcia się z betonu.
• Nieprawidłowa osłona betonowa: stosuj dystanse i podkładki, żeby pręty nie były narażone na korozję.
• Nieprawidłowe mocowanie strzemion: upewnij się, że strzemiona są stabilne i zamocowane zgodnie z projektem.
• Brak kontroli jakości: wykonuj inspekcje na każdym etapie montażu i przed betonowaniem, dokumentuj wykonanie.

Podsumowanie i najlepsze praktyki przy zbrojeniu stropów

Wiesz już, że prawidłowe zbrojenie stropu to fundament trwałej i bezpiecznej konstrukcji żelbetowej. Pamiętaj o dobrze opracowanym schemacie zbrojenia, który uwzględnia rodzaj stropu, rozmieszczenie prętów nośnych oraz strzemion. Wybieraj odpowiednie materiały – stalowe pręty o właściwej klasie oraz dystanse zapewniające osłonę betonową.

Proces montażu zbrojenia wykonuj dokładnie, kontroluj każdy etap i unikaj typowych błędów takich jak złe rozmieszczenie prętów czy brak ich właściwego mocowania. Z mojego doświadczenia wynika, że dobrze wykonane zbrojenie znacząco ułatwia dalsze prace i poprawia parametry techniczne stropu.

Stosuj normy i wytyczne projektowe, korzystaj z dokumentacji i konsultuj się z ekspertami, a także stosuj nowoczesne materiały tam, gdzie to możliwe. Dzięki temu wykonasz strop zgodnie z wymaganiami bezpieczeństwa i jakości.

Źródła / Odniesienia:

1. https://muratordom.pl/budowa/stropy-balkony-schody/zbrojenie-stropu-jak-je-wykonac-bez-bledow-aa-j5jJ-iFX9-Esmc.html
2. https://projektystropu.pl/lib/t5itl9/projekt-stropu-przyklad-ljlh0u7r.pdf
3. https://uprawnienia-budowlane.com/montaz-stropu-filigran/
4. https://technobeton.pl/wp-content/uploads/poradnik-techniczny-plyty-filigran-technopanel.pdf
